Soluciones para Válvulas de Seguridad y Alivio
Kunkle Valve es un fabricante líder de válvulas de alivio de presión y seguridad para aplicaciones industriales y comerciales, incluyendo vapor, aire, líquidos, criogenia y gases no peligrosos. Kunkle ofrece productos de calidad, desde aplicaciones criogénicas hasta de alta temperatura y de vacío hasta alta presión, para vapor, aire, gas y líquidos.
Las válvulas de seguridad y alivio Kunkle varían en tamaño, desde 1/4″ NPT hasta bridas de 6″, y son aptas para servicios desde criogénicos hasta 850 °F, con presiones de ajuste que van desde vacío hasta 7500 psig. Las válvulas Kunkle están disponibles en una amplia gama de materiales, como latón, bronce, acero al carbono, acero inoxidable, hierro fundido y aluminio.
Las válvulas de seguridad y alivio Kunkle Valve están disponibles para servicios ASME Secciones I, IV, VIII y XIII, con capacidades de alivio certificadas por la Junta Nacional. Además, Kunkle ofrece una gama de productos sin código, y cada válvula, tanto con código como sin código, se configura, prueba y vuelve a probar según las especificaciones del cliente y se sella en fábrica para evitar su manipulación.
Válvulas Kunkle, válvulas de seguridad y alivio

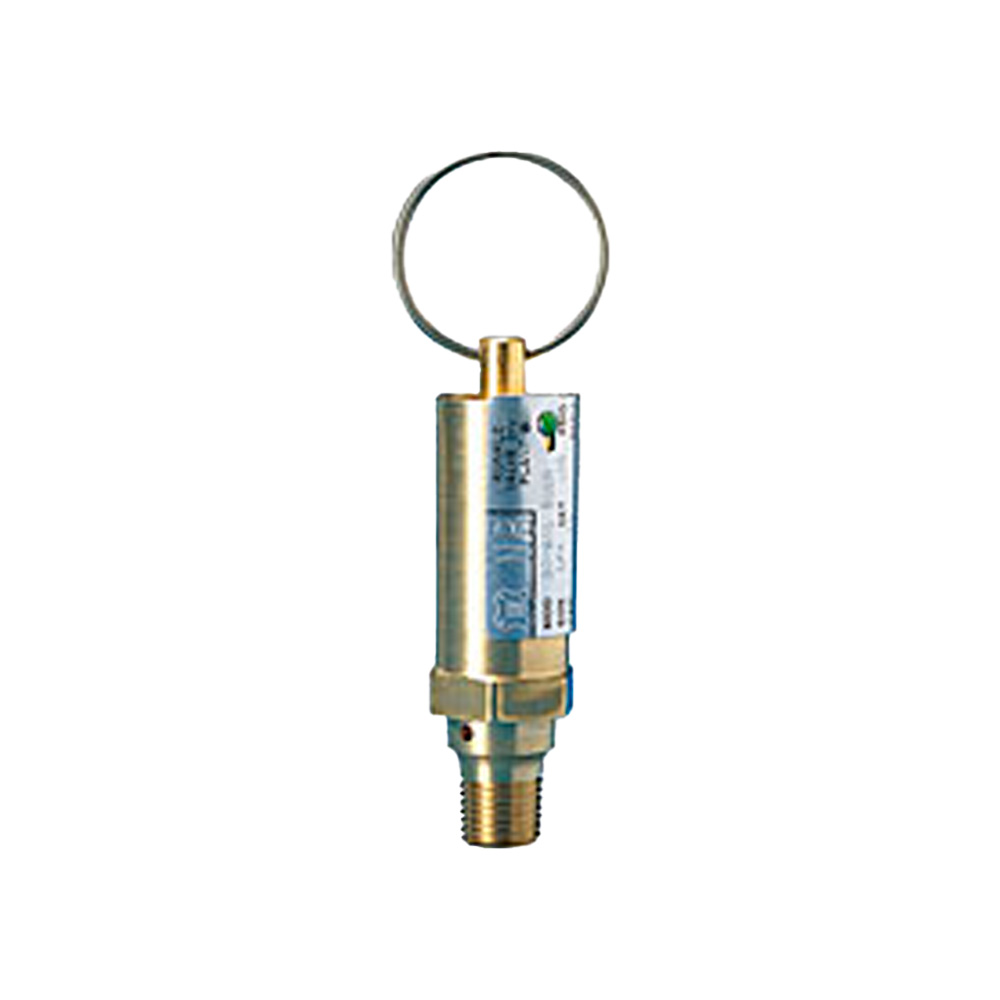

Válvulas de seguridad de latón
El montaje compacto permite requisitos mínimos de espacio.
El asiento biselado de metal con metal, pulido con precisión, proporciona un cierre de primera calidad
Anillo de advertencia para una apertura precisa, con preapertura mínima o cocción a fuego lento
Modelos disponibles con salida superior o lateral

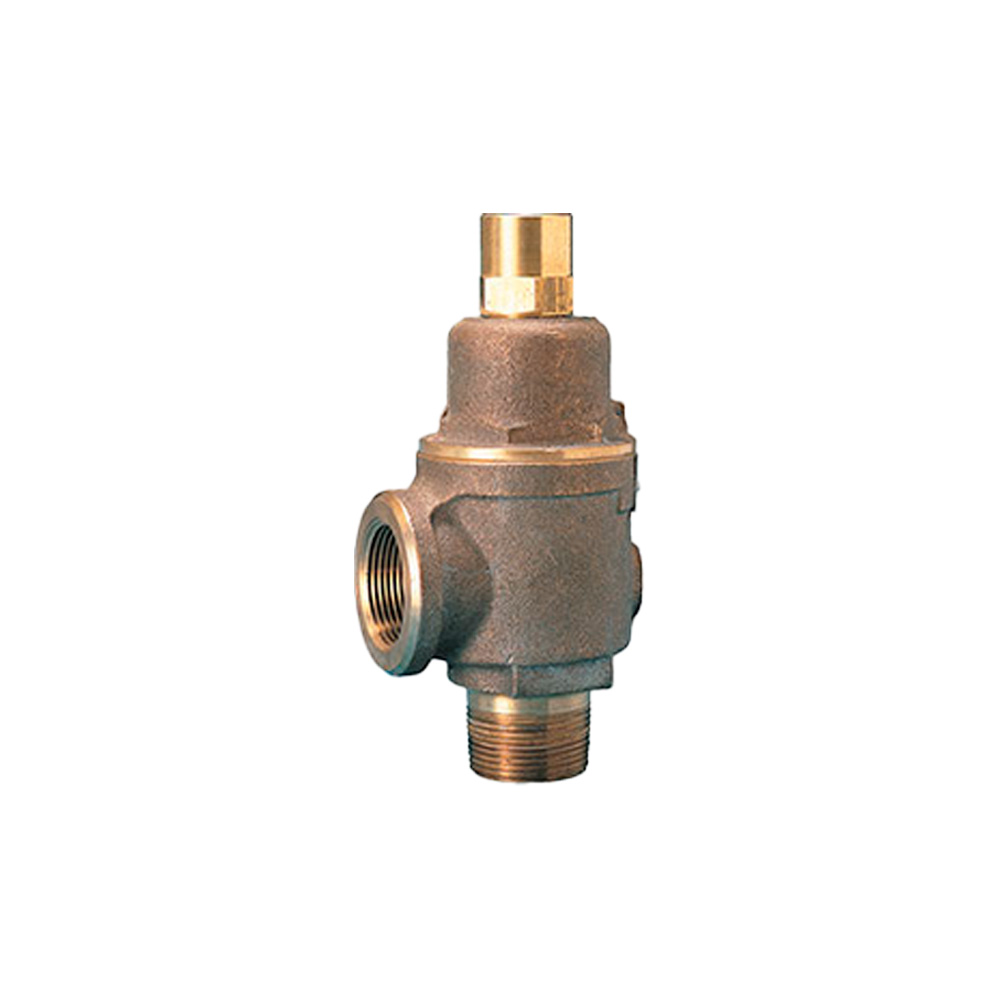

Válvulas de alivio de líquido de bronce
Tanto las conexiones de entrada como las de salida están fundidas integralmente con el cuerpo para permitir una fácil inspección y mantenimiento sin desconectar las tuberías.
Disponible con entrada NPT hembra opcional o conexiones de entrada y salida con bridas.
Asientos biselados y pulidos para un rendimiento óptimo.
válvulas de seguridad certificadas por la Junta Nacional
El disco guiado superior proporciona un rendimiento óptimo.
Cada válvula Kunkle se prueba e inspecciona para comprobar el ajuste de presión y detectar fugas.
Certificado por la Junta Nacional.
válvulas de alivio Sentinel
Todas las piezas son de acero inoxidable (SS).
Asientos biselados y pulidos con precisión para un rendimiento óptimo.
El pivote entre el resorte y el disco corrige la desalineación y compensa el empuje lateral del resorte.
Cada válvula Kunkle se prueba e inspecciona para comprobar el ajuste de presión y detectar fugas.

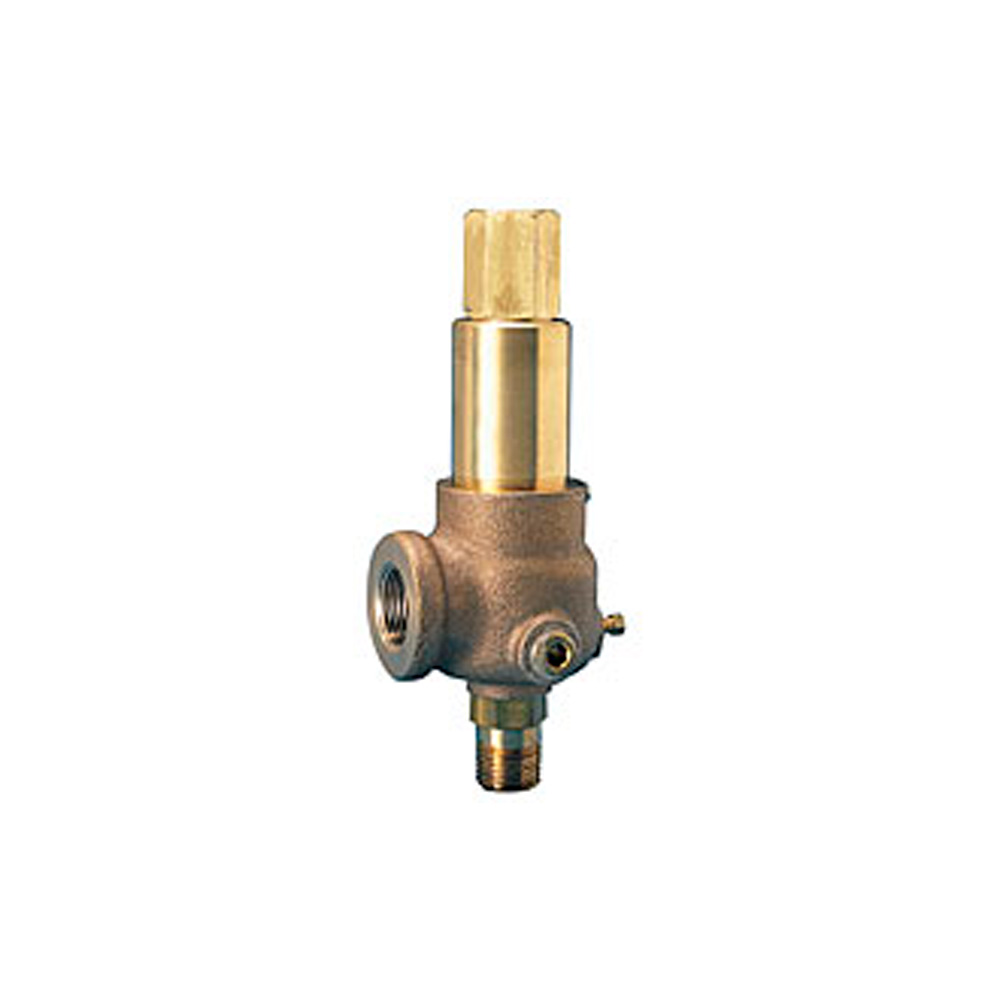

Válvulas de alivio de líquidos
Adecuado para contrapresión de hasta 50 psig (3,45 barg).
Asientos solapados para un rendimiento óptimo.
El pivote de bola esférico entre el disco y el resorte corrige la desalineación y compensa el empuje lateral del resorte.
Resortes de acero inoxidable (SS).

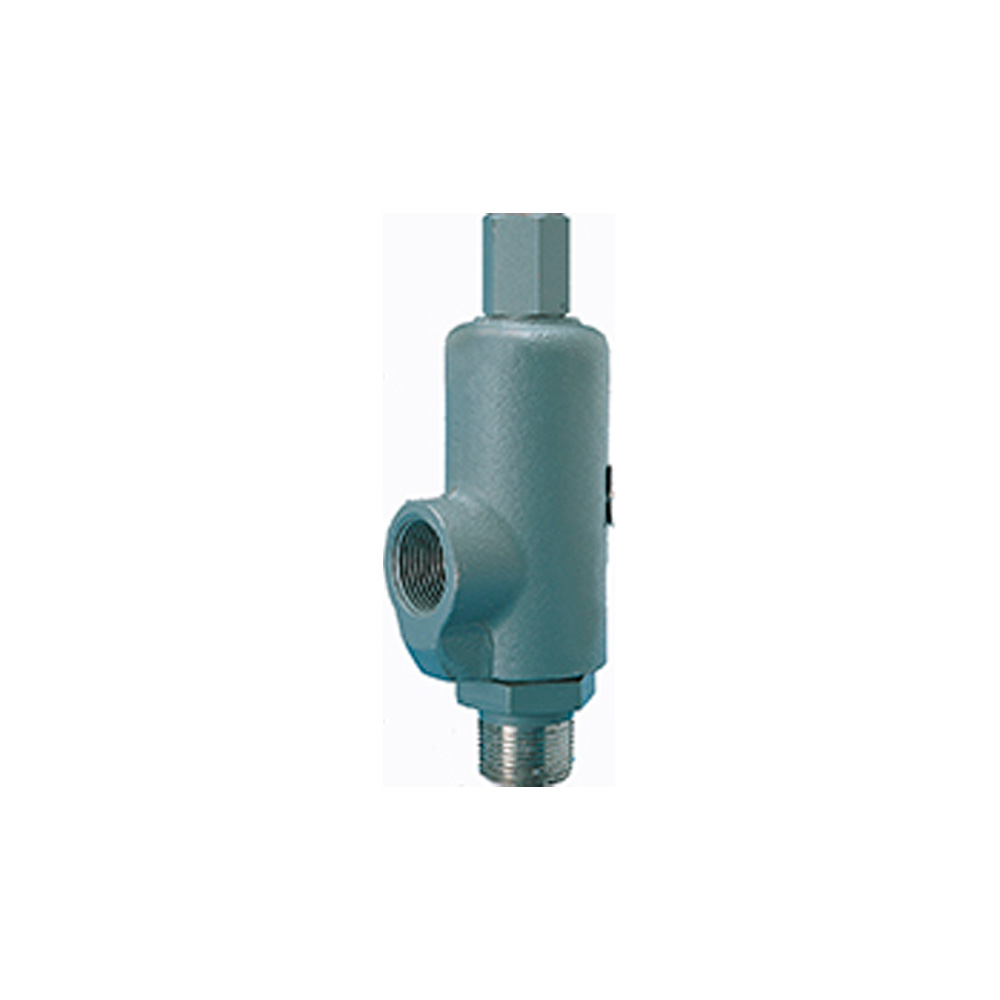

Válvulas de alivio de líquido de hierro fundido
El capó atornillado permite una fácil inspección y mantenimiento sin necesidad de quitarlo del sistema.
El cuerpo y la cubierta de hierro fundido de calidad, el inserto y el disco están disponibles en bronce o acero inoxidable [SS] y pulidos para un rendimiento óptimo.
Válvulas de alivio de seguridad para
El diseño compacto requiere un espacio de instalación mínimo.
El asiento en ángulo proporciona un cierre hermético.
Cada válvula Kunkle se prueba e inspecciona para comprobar el ajuste de presión y detectar fugas.
Opción de entrada NPT hembra disponible.
Contrapresión máxima de 50 psig (3,45 barg)[1].
Válvulas de seguridad de servicio
La construcción resistente proporciona una larga vida útil.
El exclusivo conjunto de disco de tres piezas con asiento/sello de PTFE ofrece un rendimiento superior sin fugas en todo el rango operativo de presión/temperatura.
El anillo de control ofrece un ajuste preciso de la purga.
El pivote entre el disco y el resorte corrige la desalineación y compensa el empuje lateral del resorte.

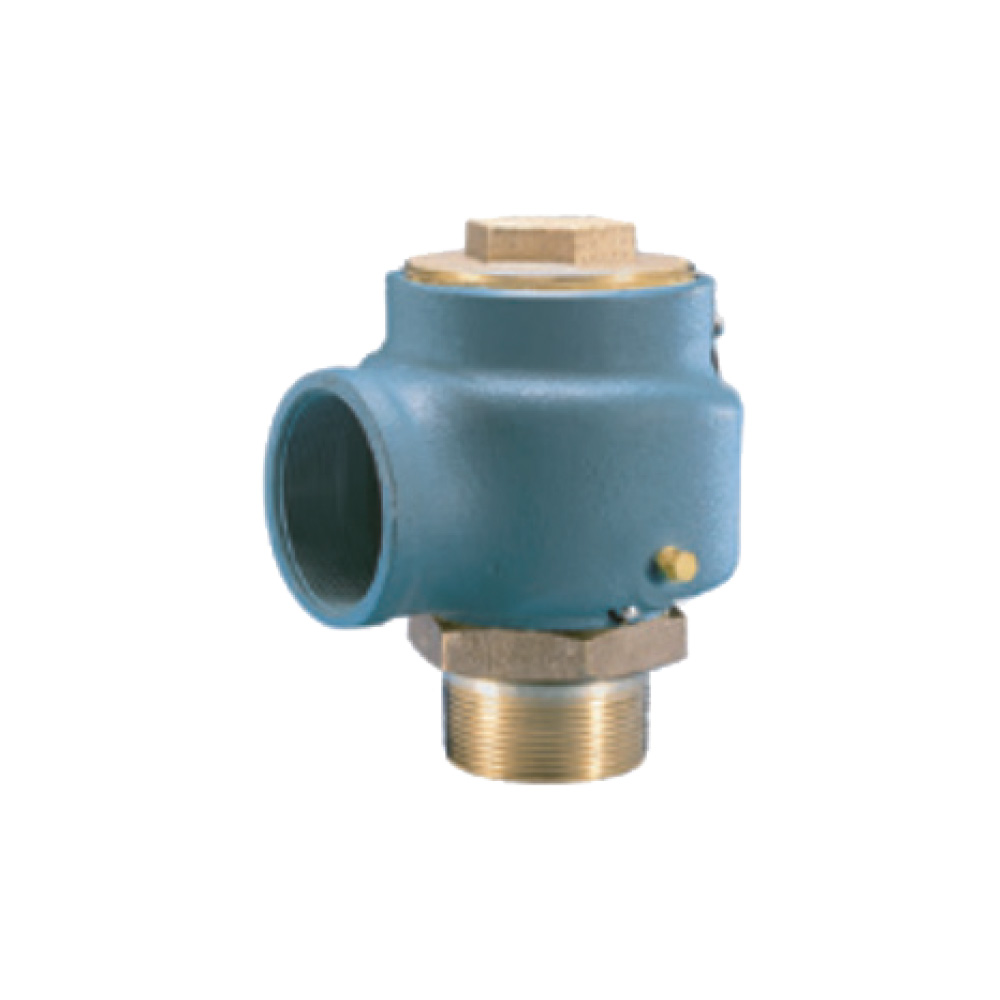

Válvulas de seguridad de alivio de vacío
El diseño de boquilla grande proporciona alta capacidad.
Los asientos de válvulas de bronce planos están pulidos para lograr un rendimiento óptimo.
El anillo de advertencia ofrece un fácil ajuste para una apertura precisa con un mínimo de preapertura o cocción a fuego lento.
El pivote entre el disco y el resorte corrige la desalineación y compensa el empuje lateral del resorte.

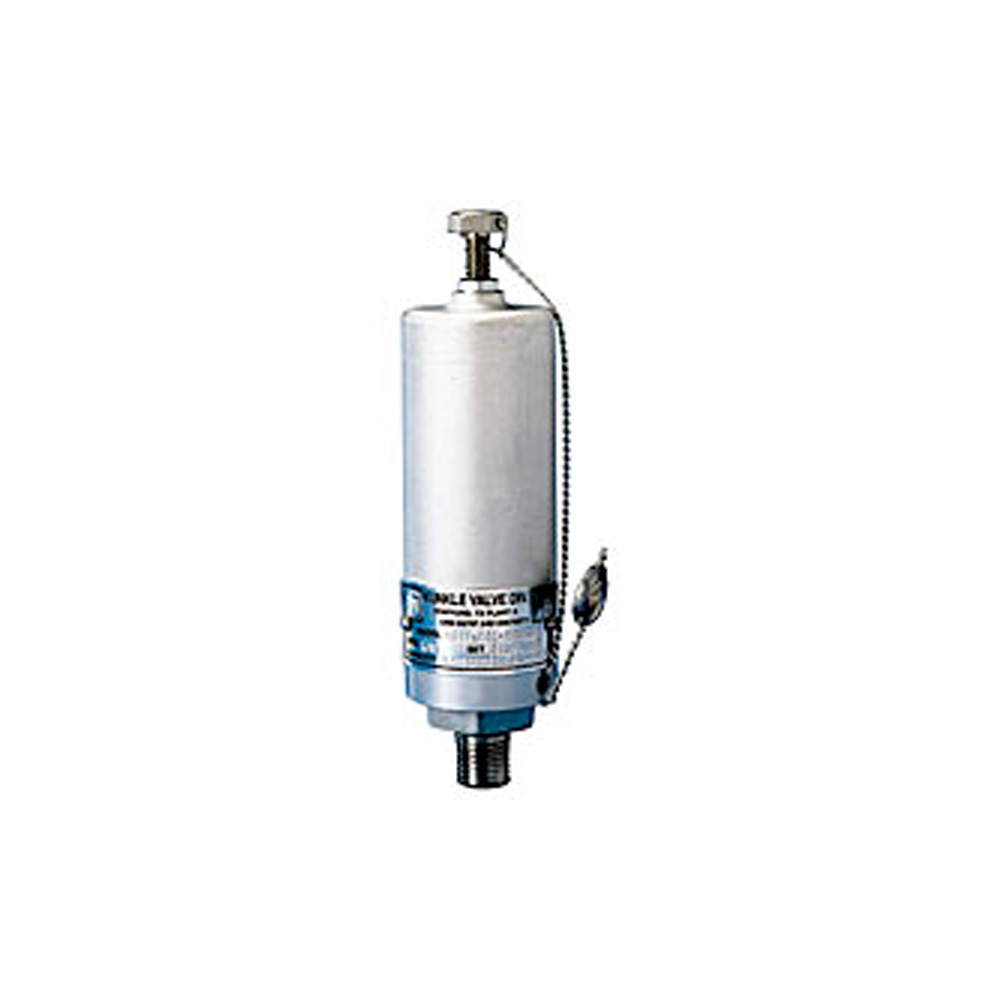

Válvulas de alivio , para servicios de aire y gas
Opción de asiento blando: proporciona un rendimiento hermético repetible antes y después de cada ciclo de alivio. Permite reducir los costos de mantenimiento, realizar múltiples ciclos con cierre hermético y una alta integridad del asiento (modelos 330, 330S y 333S).
Construcción ligera de aluminio. Resistente a la corrosión ambiental e interna.
Válvulas de seguridad y alivio para líquidos no regulados
Construcción robusta y extra pesada.
El diseño guiado superior ofrece alta capacidad con un área de orificio de 0,110 pulg.2 [0,710 cm 2 ].
Asientos pulidos hasta lograr una planitud óptica.
El pivote de bola entre el disco y el resorte corrige la desalineación y compensa el empuje lateral del resorte.
Salida estándar con NPT hembra de 1″.
Asiento blando con junta tórica disponible.

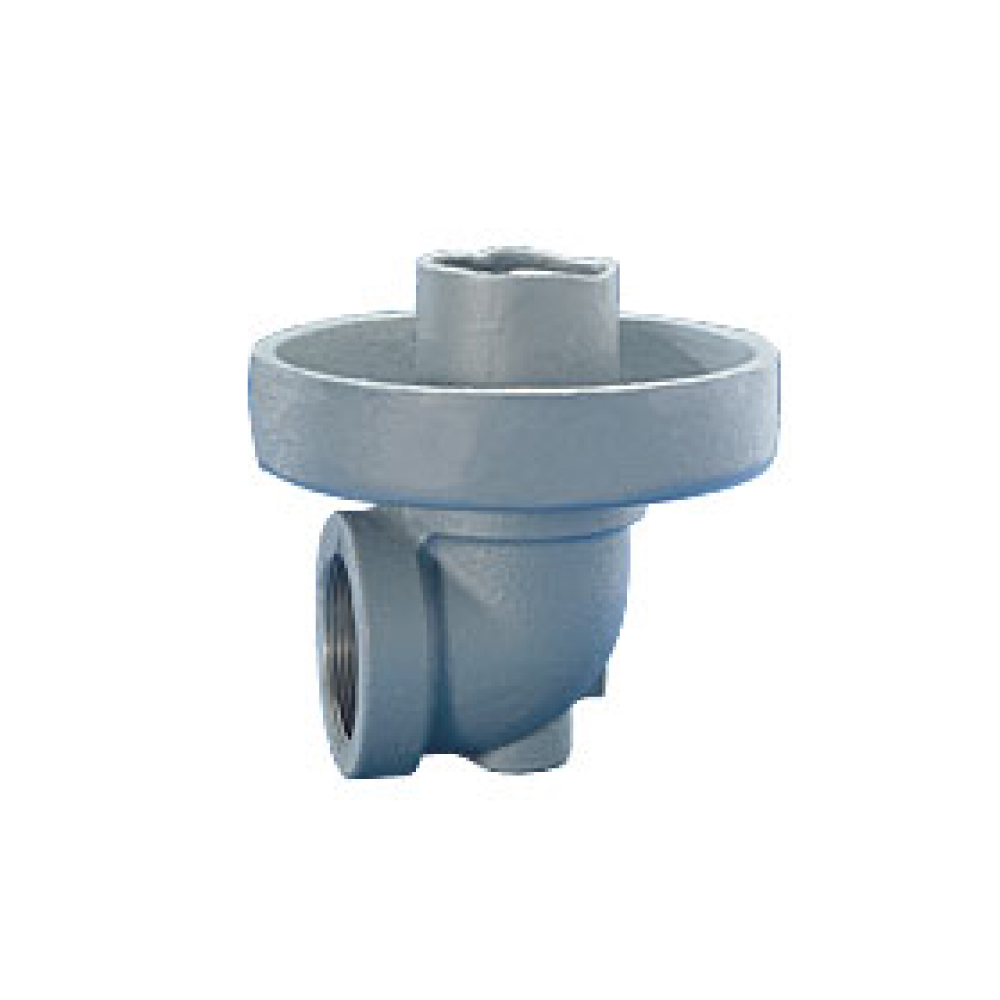

Codo de bandeja de goteo
Esta ilustración muestra un codo de descarga y una bandeja de goteo conectados a una válvula de seguridad con salida NPT hembra. Para válvulas de seguridad con salidas bridadas (de 2″ a 4″), utilice una brida de acoplamiento, una boquilla corta y un codo de bandeja de goteo, todos del mismo tamaño que la salida de la válvula. Los codos de 6″ y 8″ tienen una brida integrada de 125# ANSI B16.1.

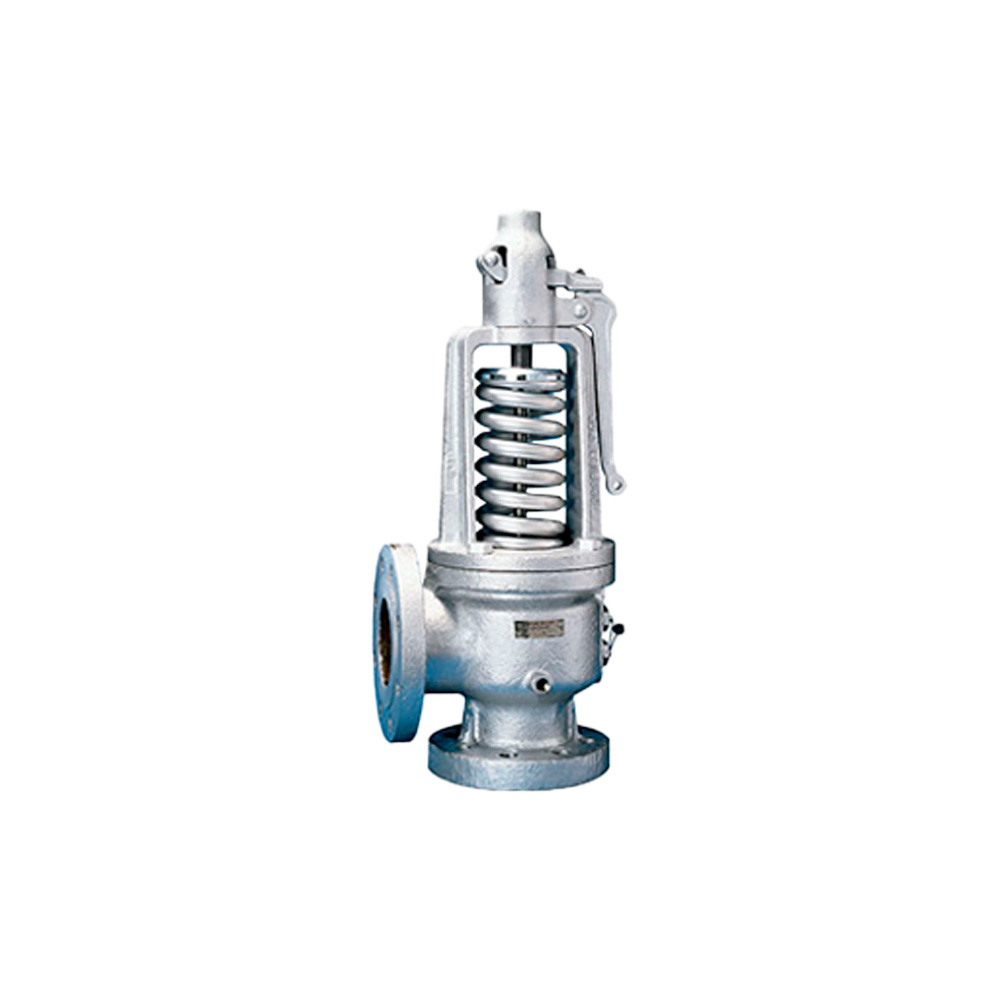

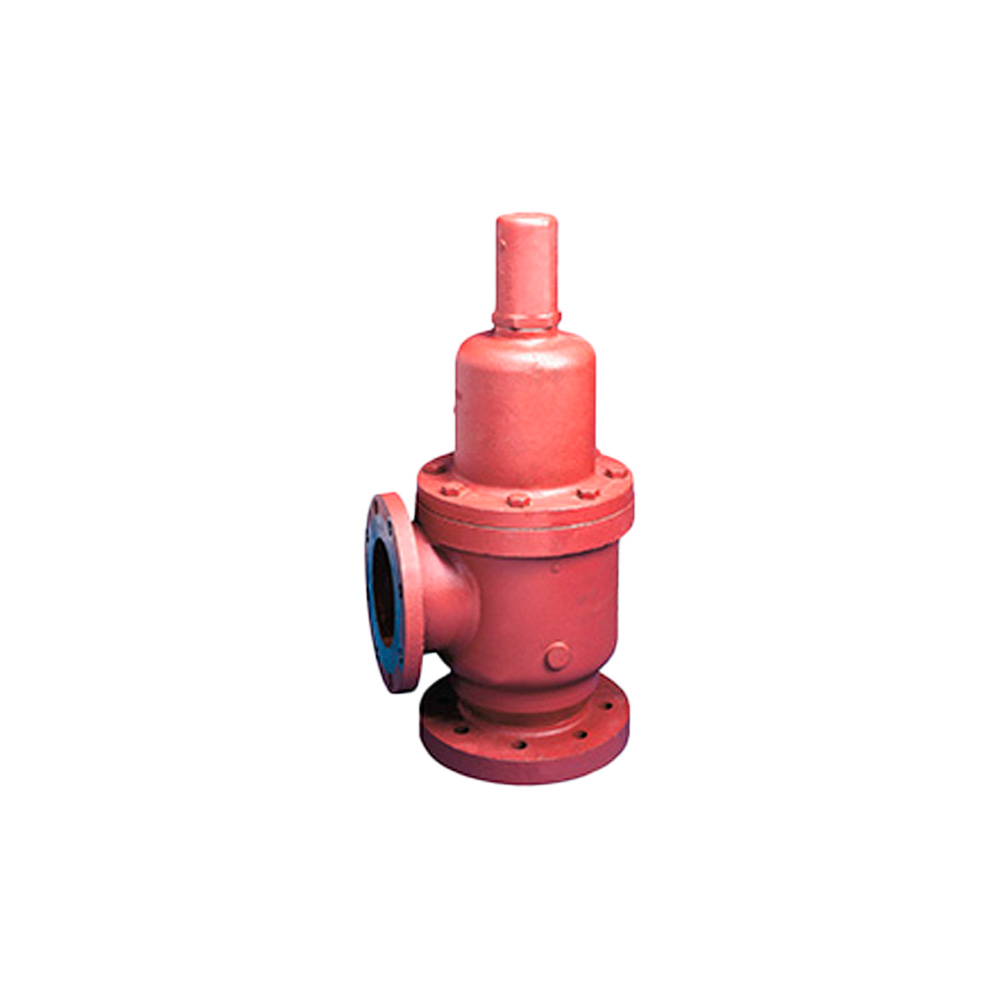

Válvulas de resorte expuestas
Construcción robusta de acero fundido de alta calidad con borde de boquilla completo de acero inoxidable (SS) para un rendimiento óptimo.
Diseño de yugo atornillado para un fácil mantenimiento.
El yugo de acero incorpora una cubierta protectora para guiar las superficies y proporciona un resorte completamente expuesto.
Asientos pulidos hasta lograr una planitud óptica para un cierre hermético.
Válvulas para calderas de agua caliente de baja presión
La construcción extra pesada ayuda a proporcionar una larga vida útil.
El conjunto de disco guiado superior incorpora un sello resistente en el área del asiento.
Un diafragma aislante protege las piezas de trabajo contra la corrosión causada por el líquido descargado.
Pivote entre el disco y el resorte diseñado para corregir la desalineación y compensar el empuje lateral del resorte.
Palanca de elevación de servicio pesado.

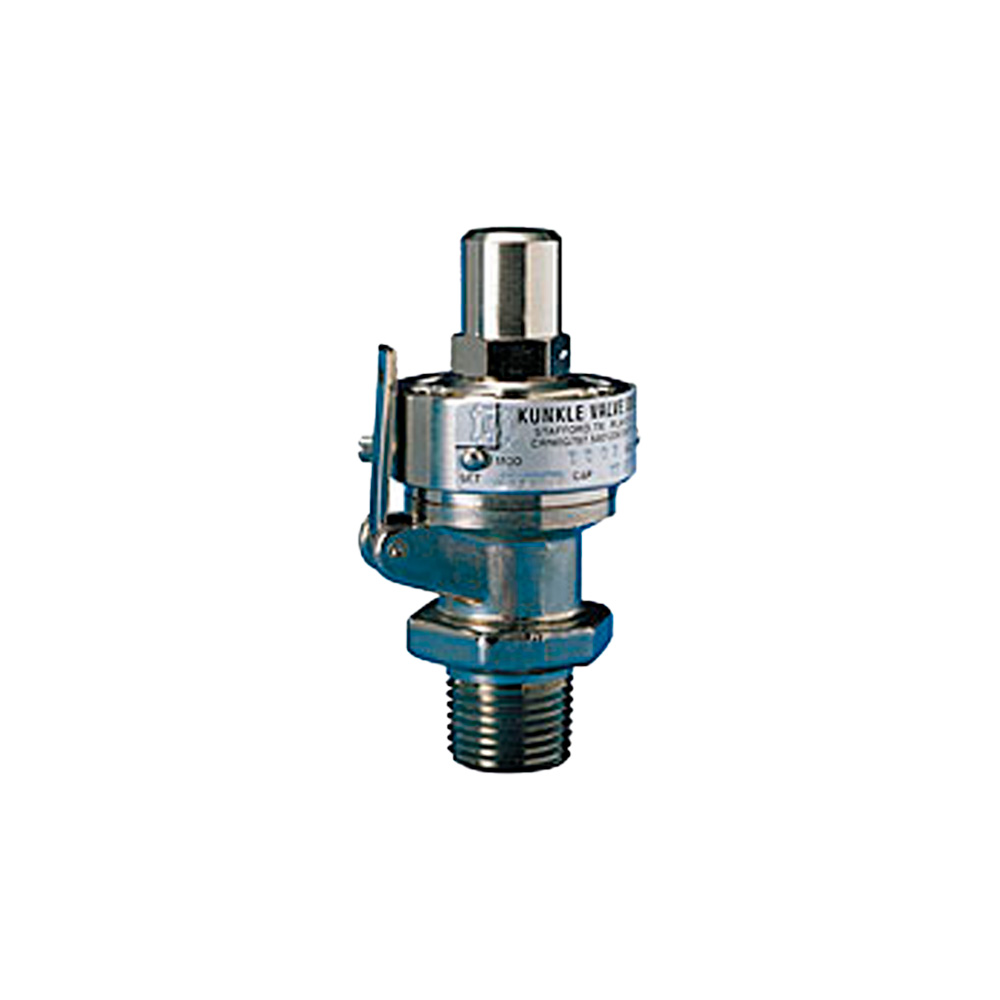

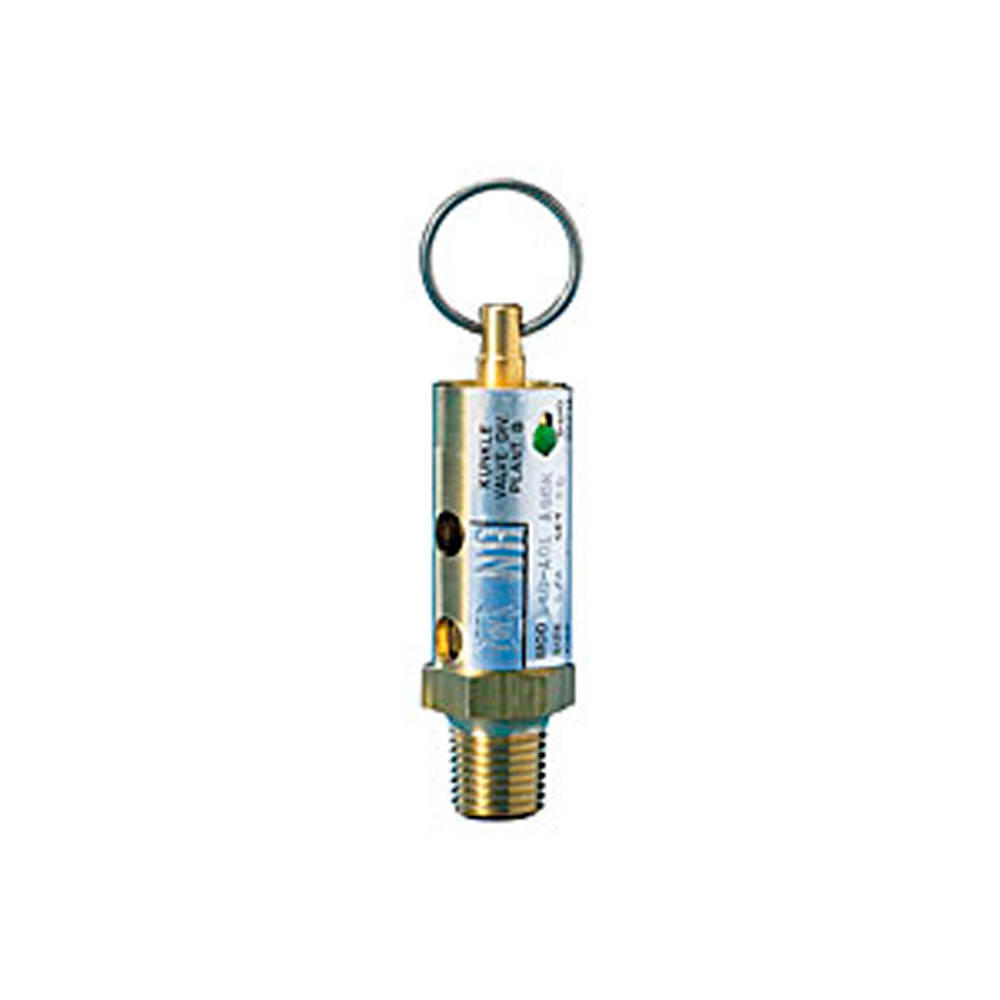

Válvulas de seguridad de latón o acero inoxidable con opción de asientos de Buna-N (NBR), Viton® (FKM) o acero inoxidable
Gran capacidad con tamaño reducido.
Disco guiado superior.
Anillo de elevación manual.
Sellado de fábrica para evitar manipulación o desmontaje.
Cada válvula Kunkle se prueba e inspecciona para comprobar el ajuste de presión y detectar fugas.
Registrado en Canadá.

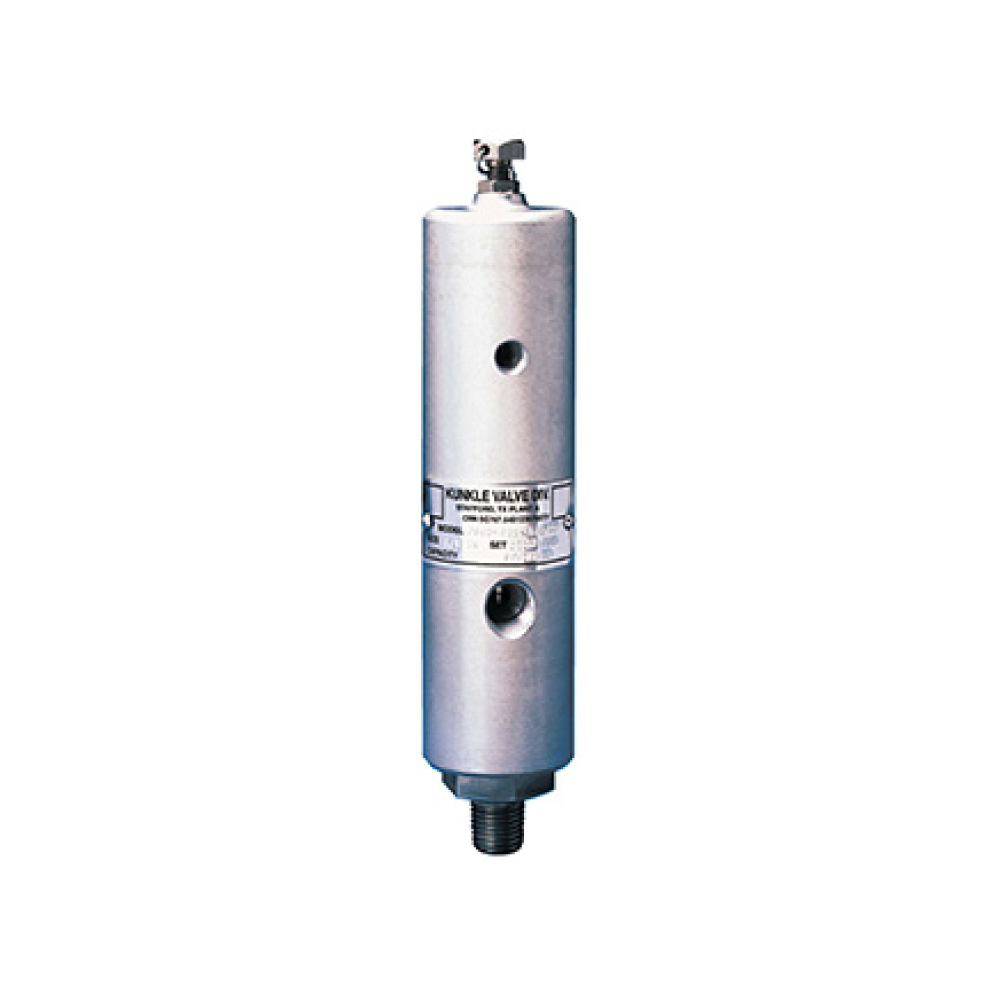

Válvulas de alivio de aire/gas
Sellado de fábrica para evitar manipulación o desmontaje.
Cada válvula Kunkle se prueba e inspecciona para comprobar el ajuste de presión y detectar fugas.

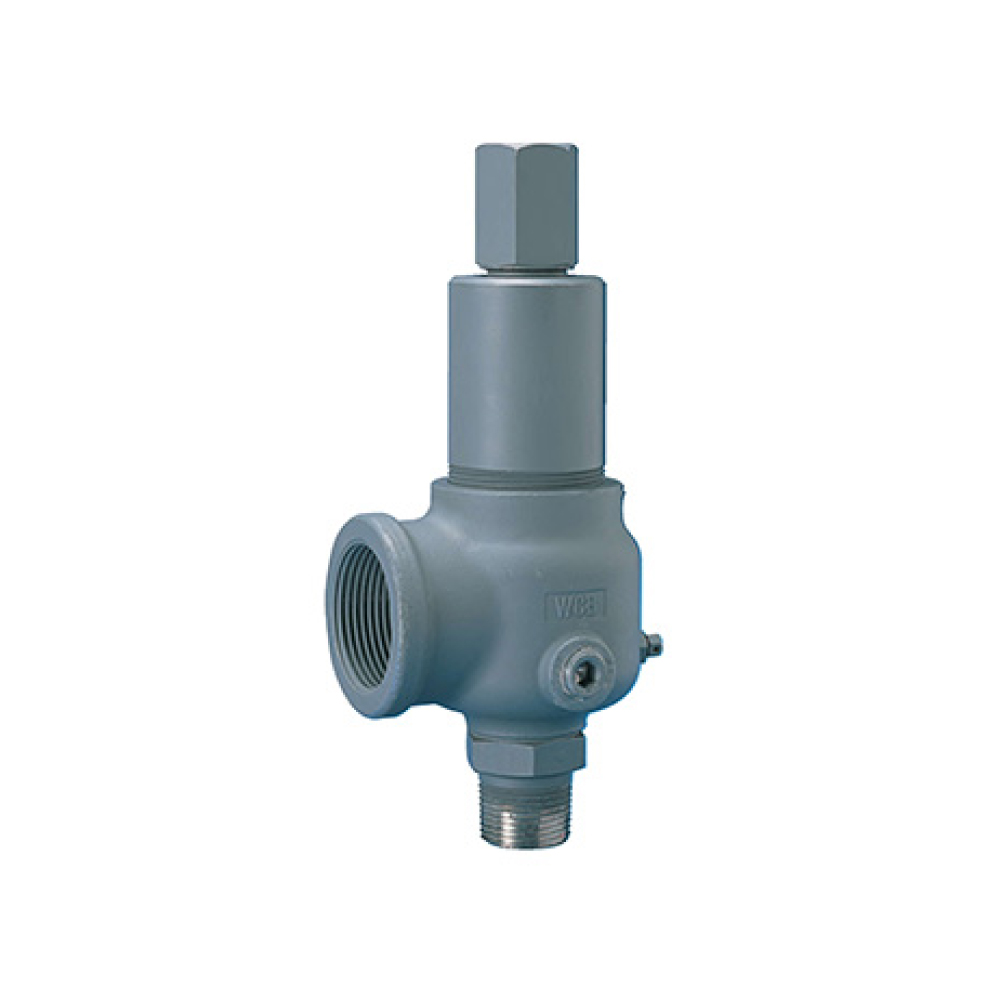

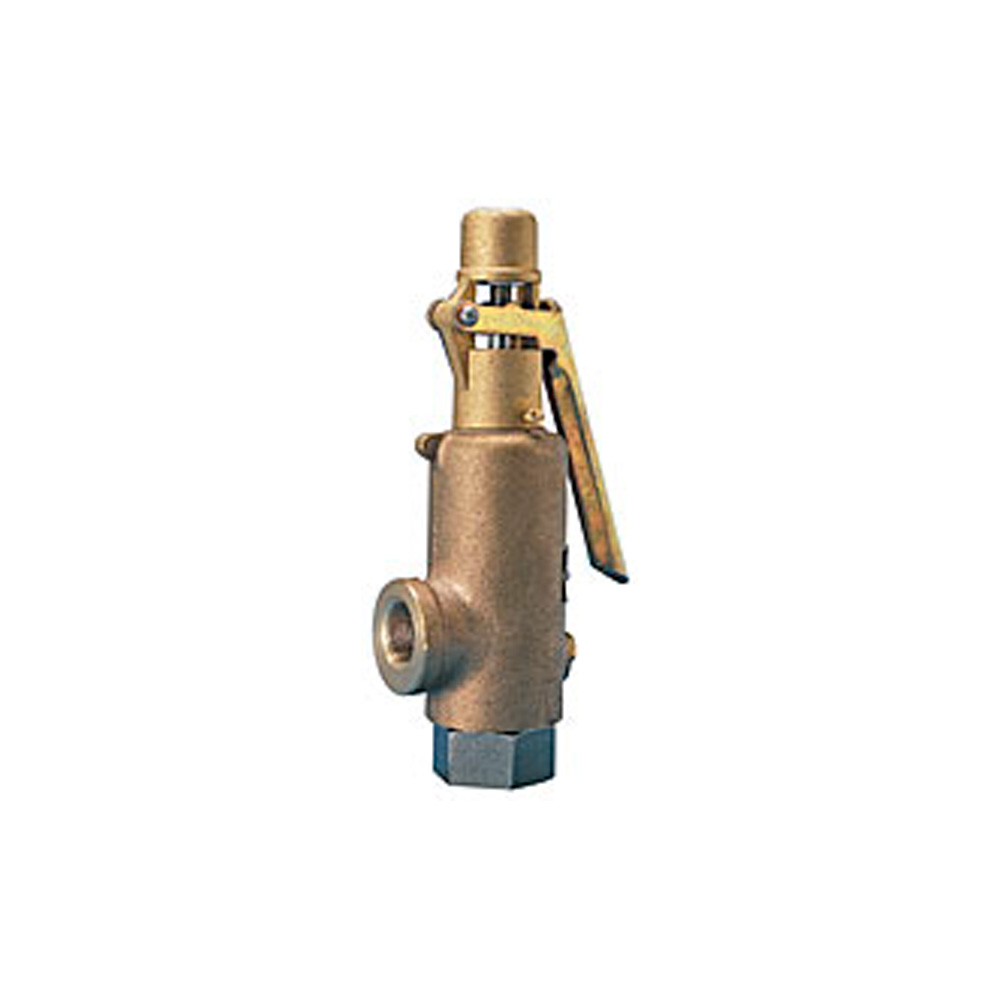

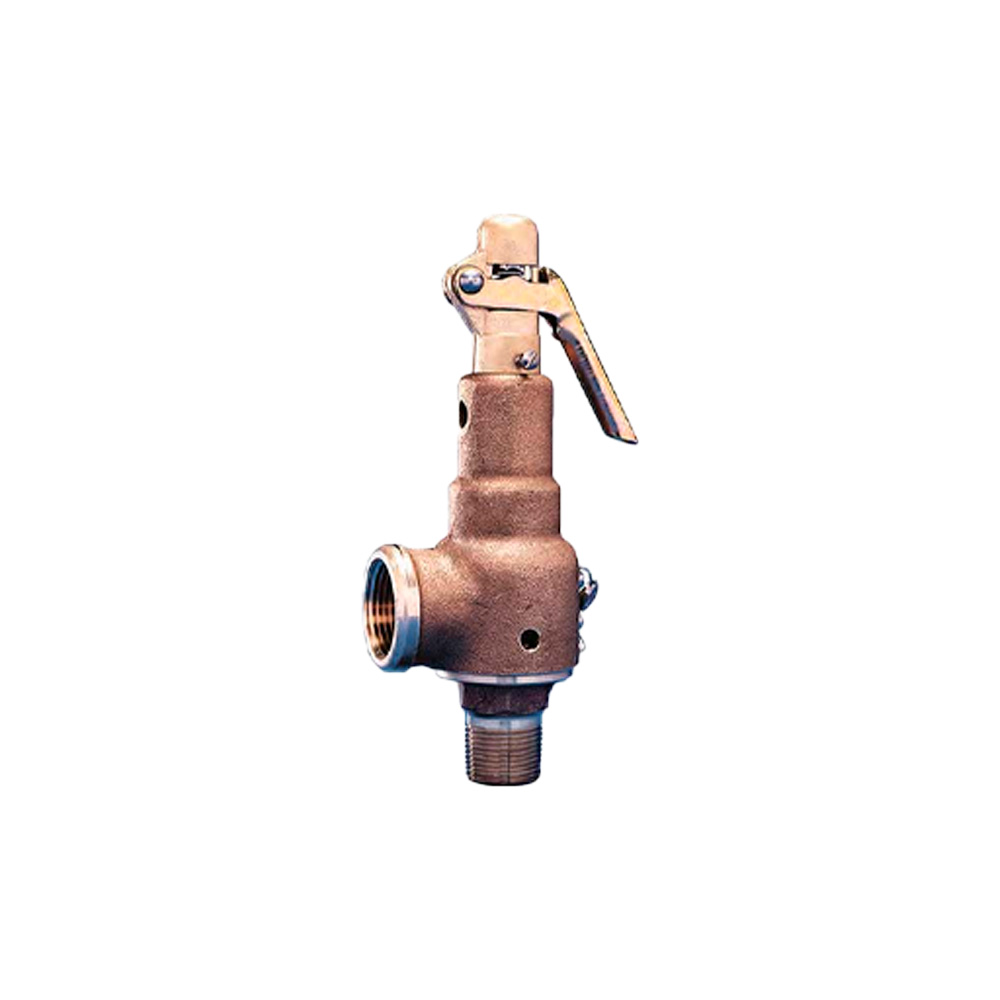

Válvulas de seguridad de bronce, acero y acero inoxidable para aire/gas/vapor/líquido y servicio de vacío
Cuerpos de válvulas de fundición de alta resistencia. Asientos pulidos hasta lograr una planitud óptica. Disponible con asientos suaves y resistentes para un rendimiento superior sin fugas. Resorte de acero inoxidable estándar para temperaturas de hasta 288 °C (550 °F). Resorte de aleación opcional para temperaturas de hasta 427 °C (800 °F). Tapón roscado estándar (hermético a la contrapresión). Contrapresión máxima: 50 psig [3,4 barg]. 1 La boquilla hexagonal de la válvula permite una fácil instalación. El anillo de advertencia ofrece un fácil ajuste.

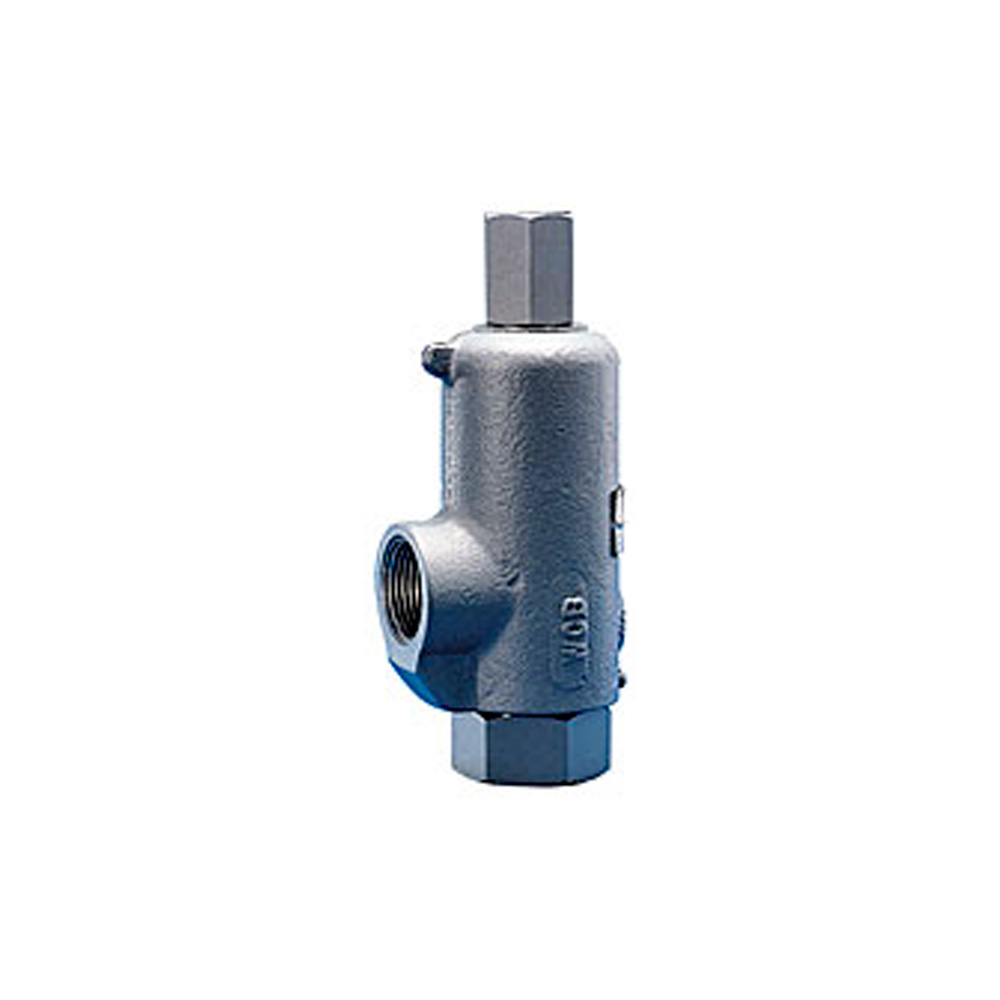

ASME Sección VIII, Vapor/Aire/Gas/Líquido
La carcasa de la válvula es de acero fundido de alta resistencia, acero inoxidable o bronce. El resorte estándar es de acero inoxidable, apto para temperaturas de hasta 288 °C (550 °F). El resorte de aleación de alta temperatura es apto para temperaturas de hasta 427 °C (800 °F). La boquilla de la válvula tiene un hexágono que facilita la instalación. El anillo de control único permite ajustar fácilmente la purga. El diseño del disco pivotante proporciona una alineación excepcional del asiento. Los asientos están pulidos hasta obtener una planitud óptica. La relación guía-boquilla reduce la fricción.

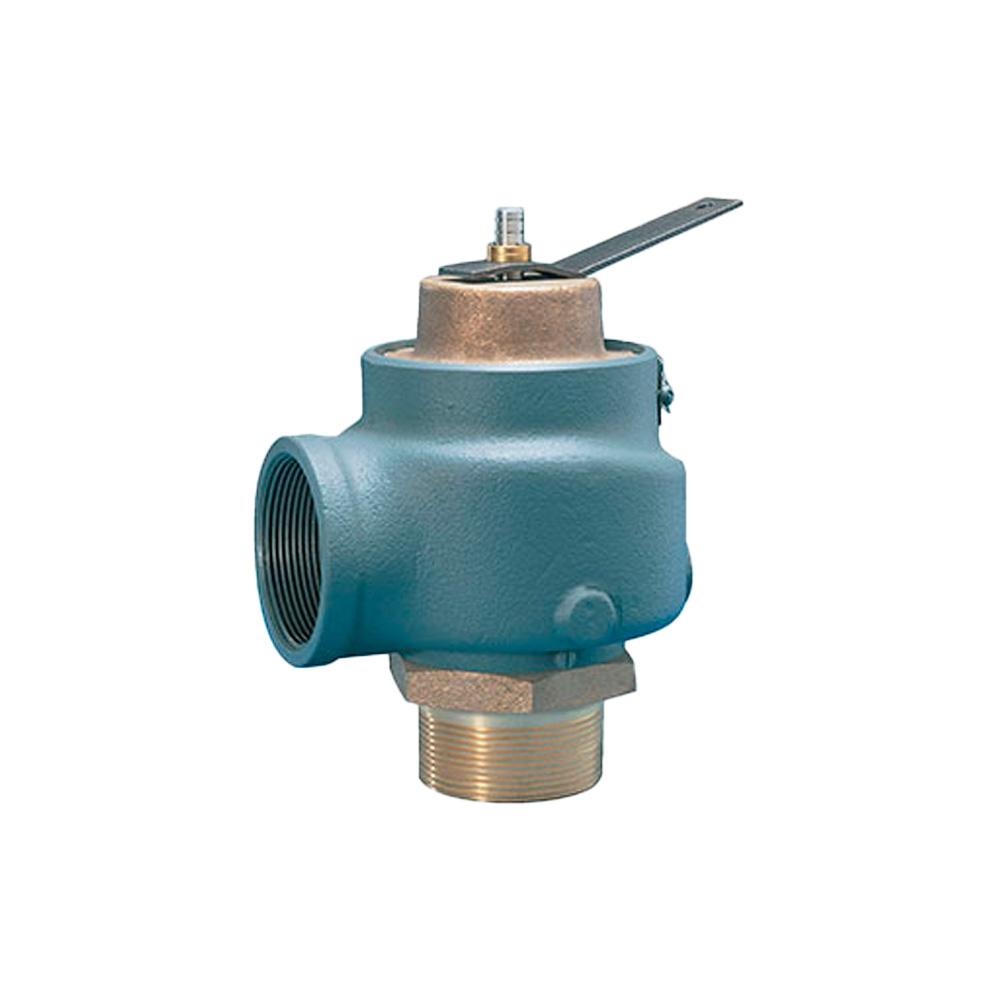

Válvula de seguridad de hierro fundido de alta capacidad que cumple con la norma ASME Sección IV 'Vapor', 'HV', Junta Nacional
Capacidad extra alta para calderas de calefacción a vapor de baja presión industriales, comerciales y residenciales.
Cuerpo de fundición con boquilla, disco y guía de bronce.
La gran relación área del asiento/área de guía, junto con el diseño del pivote del disco, garantiza un rendimiento óptimo de la válvula.
Asientos de válvula lapeados para un rendimiento óptimo.
Palanca de elevación reversible para pruebas manuales de “subida” o “bajada”.
Válvulas de seguridad de bronce según ASME Sección I y VIII, Vapor , 'V' y 'UV', ASME Sección VIII, Aire/Gas 'UV' Certificadas por la Junta Nacional
Asientos de junta tórica disponibles para un rendimiento excepcional sin fugas, menor costo de mantenimiento, múltiples ciclos con cierre hermético y mejor integridad del asiento.
Fundición de alta resistencia.
El hexágono ancho en la boquilla de la válvula proporciona espacio para el servicio de llave para una fácil instalación.
Asientos pulidos hasta lograr una planitud óptica.
Los anillos de control duales ofrecen un fácil ajuste para una apertura precisa con un mínimo de preapertura o cocción a fuego lento y un control de purga exacto.
Hierro fundido, certificado por la Junta Nacional para vapor, sección I de ASME y sección VIII de ASME, aire, vapor y gas (UV).
Construcción robusta de hierro fundido de alta calidad con borde de boquilla semicircular y disco de acero inoxidable (SS).
Diseño de capó atornillado para un fácil mantenimiento.
Asientos pulidos hasta lograr una planitud óptica.
Los anillos de control duales ofrecen un fácil ajuste para una apertura precisa con un mínimo de preapertura o cocción a fuego lento y un control de purga exacto.
Conjunto de palanca de elevación de servicio pesado.
Todos los ajustes están sellados de fábrica para evitar manipulaciones o desmontaje.
Cada válvula Kunkle se prueba e inspecciona para comprobar el ajuste de presión y detectar fugas.
Válvulas disponibles certificadas por la Junta Nacional según las secciones I, VIII y IV de ASME, y certificadas por PED para gases no peligrosos.

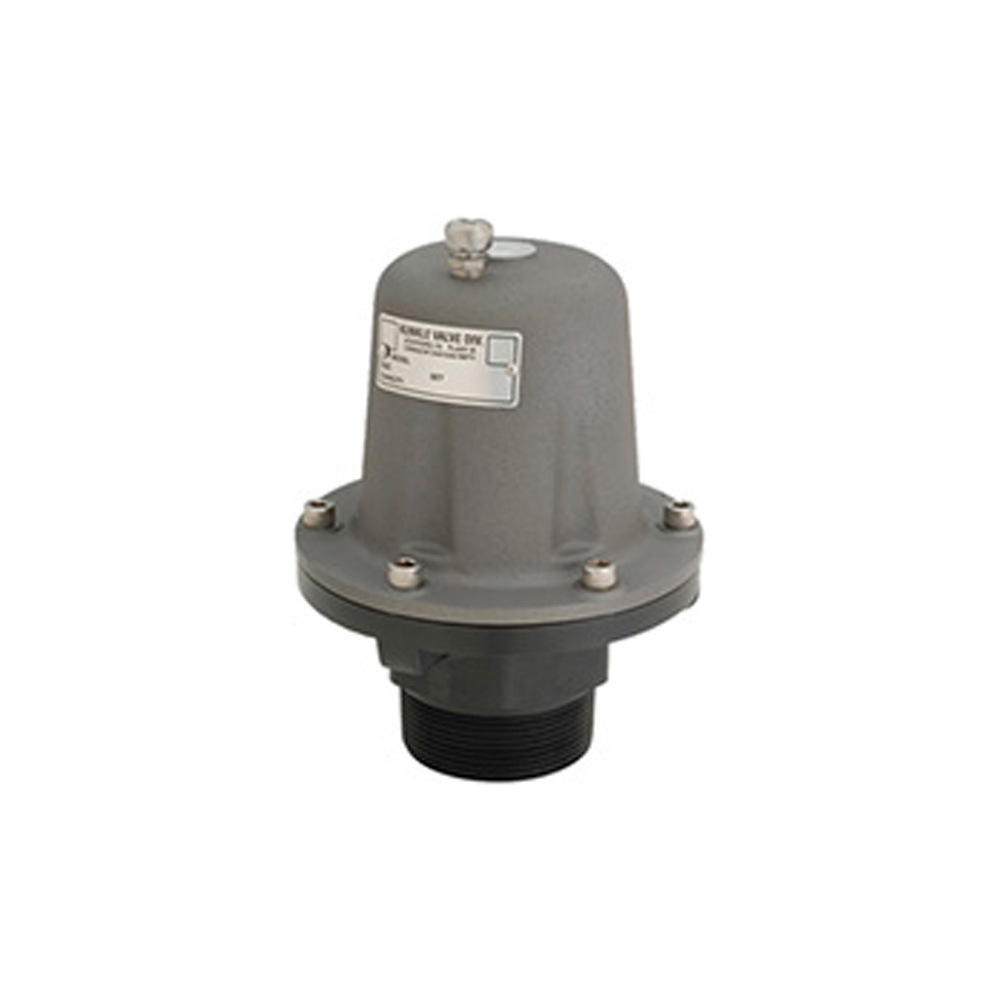

Válvula de alivio de soplador sin código para servicio de aire, que proporciona elevación modulada y acción de reasentamiento
Acción de elevación y reasentamiento modulada.
El diseño de boquilla grande proporciona alta capacidad.
Diseño de asiento suave para un cierre óptimo.
Construcción ligera.
La válvula modula específicamente para aplicaciones de sopladores de transporte a granel.
Capó de aluminio anodizado con revestimiento duro para protección contra la corrosión.
La tapa a prueba de manipulaciones protege la configuración de fábrica.
Probado e inspeccionado para ajuste de presión y fugas.
