Condensadores refrigerados por aire
Diseño y rendimiento mejorados

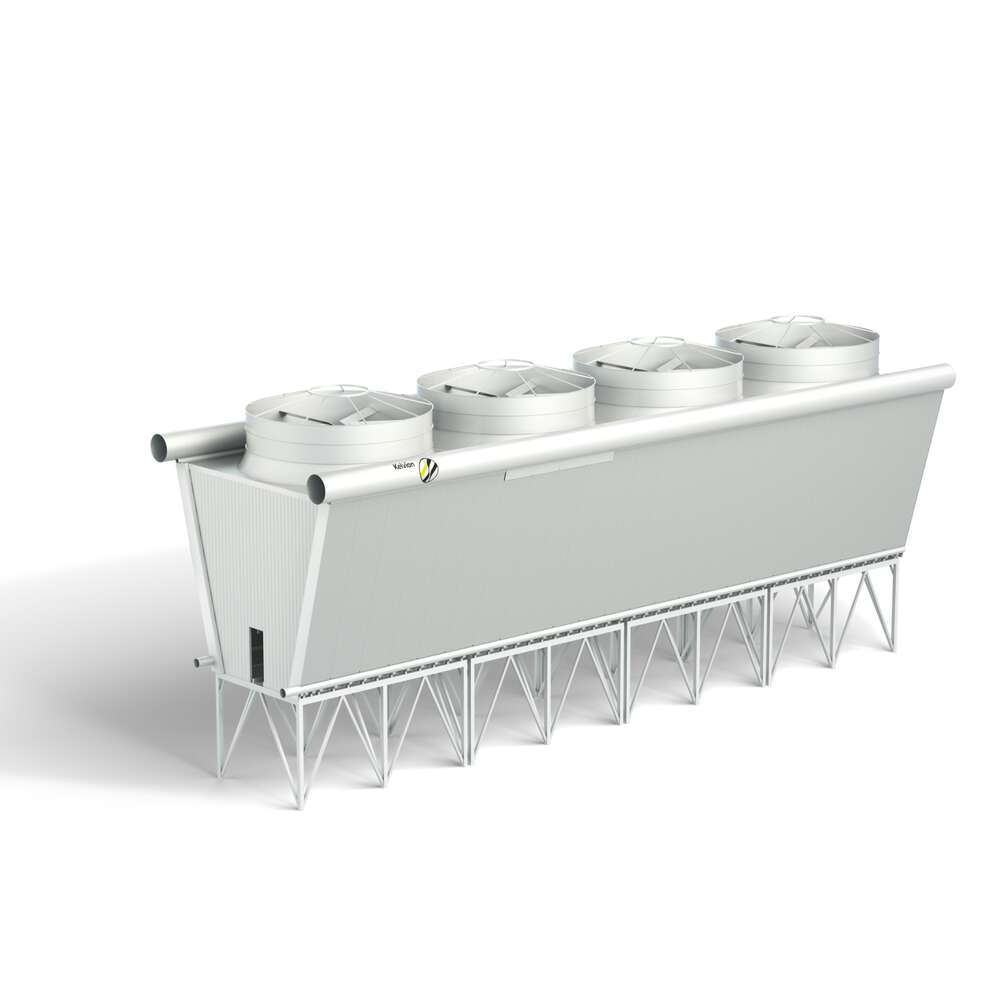

Condensador refrigerado por aire ACX
El condensador refrigerado por aire ACX ofrece un diseño estandarizado y modular que reduce los plazos de oferta y entrega, el periodo de amortización y los gastos de capital. El diseño modular permite un alto grado de premontaje de los materiales en el taller y/o a nivel del suelo en la obra, lo que reduce las horas de montaje en la obra.
Se puede elegir entre tres diámetros de ventilador diferentes, 24 pies, 28 pies y 32 pies, y combinar hasta cuatro módulos en una bahía de condensador refrigerado por aire para cubrir el rango de flujo de calor rechazado entre aproximadamente 15 MW y aproximadamente 90 MW. La instalación optimizada en forma de V con ventilador de aire de tiro inducido en la parte superior permite una subestructura más baja y, por tanto, una menor altura total, así como un menor consumo de energía en comparación con las configuraciones clásicas de bastidor en A. El accionamiento mecánico (motor + reductor) está situado en la plataforma inferior para facilitar el acceso y el mantenimiento durante las operaciones.
- Diseño modular y compacto
- Hasta un 20% menos de consumo de energía
- 30% menos de acero estructural
- 20% menos de trabajo de montaje

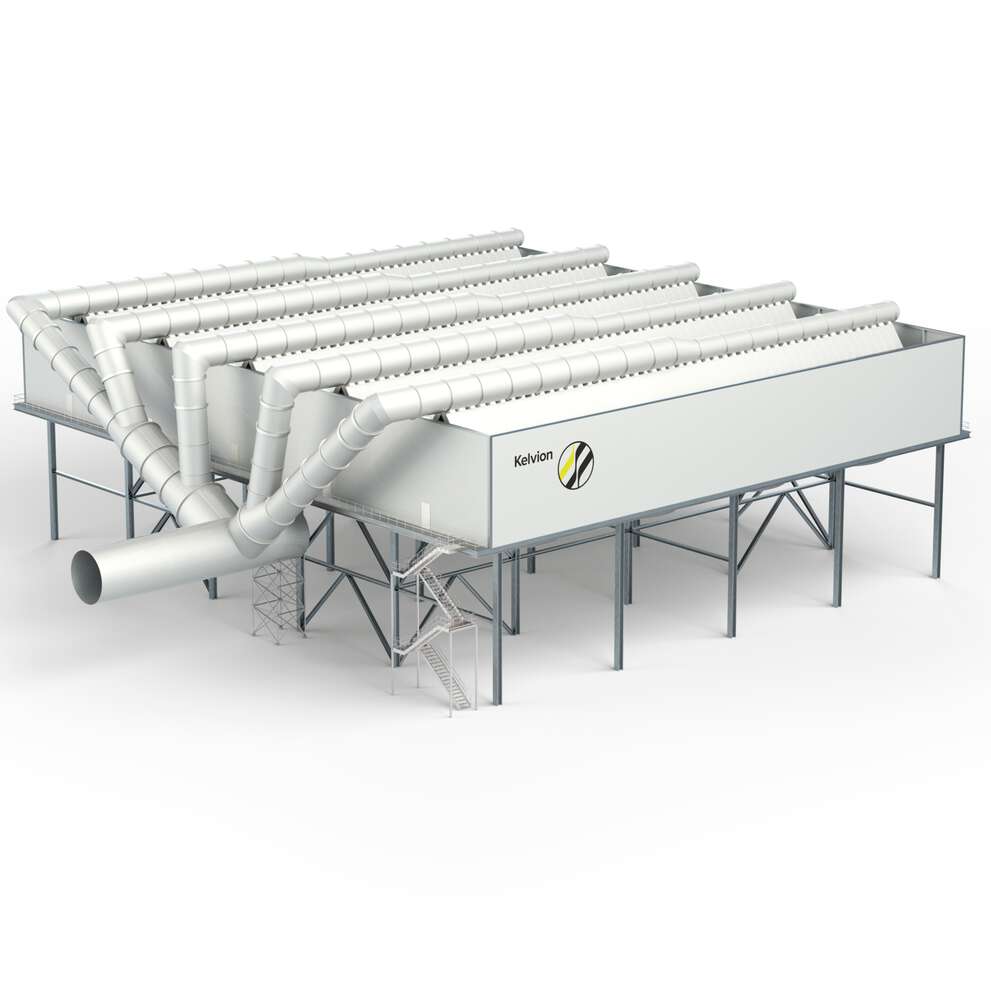

Condensador refrigerado por aire A-Frame
Sistema MASH
El diseño principal de los condensadores de vacío refrigerados por aire se basa en el concepto MASH. El vapor llega al condensador a través de un conducto de vapor y un colector. El vapor desciende a través de 2 ó 3 filas de tubos aleteados. Los condensados se recuperan dentro de bóxers de cabecera de bonete conectados a un depósito de agua caliente. Los no condensables suben por una hilera de deflegmación para la condensación final.
- Responden a la mayoría de los requisitos de API 661 (ISO 13706) y ASME VIII div 1.
- Sellado U cuando lo requiera el usuario final
- Selección optimizada para restricciones de plano de parcela utilizando aletas Groovy
Sistema de fila única
El sistema Single Row consta de tubos planos de acero revestidos de aluminio. Las aletas de aluminio se sueldan a los tubos planos revestidos de aluminio. La soldadura que rellena el hueco entre el pie de las aletas y el tubo central proporciona excelentes propiedades de transferencia de calor.
- Baja caída de presión en el lado del vapor para un mejor vacío y un bajo subenfriamiento del condensado.
- Utilización óptima de toda la superficie de refrigeración, ya que se evitan las regiones sin flujo
- Más resistente a la congelación
Sistema A-Tube
El tubo A consiste en un tubo elíptico desnudo con aletas rectangulares de acero al carbono. La transferencia de calor se optimiza mediante galvanización en caliente. El espacio entre el pie de la aleta y la aleta se rellena completamente con zinc para lograr excelentes propiedades de transferencia de calor.
- El galvanizado en caliente proporciona una excelente protección contra la corrosión
- Apto para funcionamiento en vacío, así como para condensadores a presión sujetos a PED o ASME VIII div 1
Condensadores refrigerados por aire
Una amplia gama de aplicaciones
Pulpa y papel
producción siderurgica y metalurgia
Procesos de refrigeración industrial
Limpieza de gases
Red eléctrica
LNG
